Système GNSS RTK APEKS utilisé dans le cadre du projet d'étude du pipeline de 400 km en Tanzanie (2026)
Un projet de pipeline de 400 km en PEHD et acier en Tanzanie s'appuie sur l'équipement GNSS RTK d'APEKS pour la vérification des points de contrôle topographiques primaires et l'implantation des lignes de contrôle sur l'ensemble du tracé. Avant d'implanter l'axe du pipeline, les équipes de terrain vérifient les points de contrôle topographiques primaires, notamment le point de référence SCP37 près de Nyangokolwa, afin de garantir que chaque mesure en aval le long des 400 km soit rattachée à une ligne de base précise et confirmée. Cette méthode, qui privilégie les points de contrôle, est essentielle pour les longs projets d'infrastructures linéaires, où même de petites erreurs de positionnement initiales s'accumulent considérablement sur des centaines de kilomètres.
- 1. Pourquoi la vérification des points de contrôle est primordiale
- 2. Scène A : Vérification des points de contrôle primaires à Nyangokolwa
- 3. Scène B : Piquetage d'alignement et enregistrement des données de terrain
- 4. Scène C : L'équipe d'arpentage sur le site
- 5. Pourquoi les projets de longs pipelines linéaires ont besoin d'un GNSS RTK
- 6. Équipements clés pour l'étude du corridor de pipeline
- 7. FAQ
Les grands projets d'infrastructures linéaires, tels que les pipelines transnationaux d'eau ou d'énergie, mettent à l'épreuve la précision géodésique et la logistique de terrain. La gestion de l'alignement spatial sur des centaines de kilomètres exige une rigueur absolue dans le contrôle topographique. Le projet de pipeline en PEHD et en acier de 400 km actuellement en cours en Tanzanie constitue un exemple concret de méthodologie pour les levés topographiques linéaires de haute précision.
1. Pourquoi la vérification des points de contrôle est primordiale
Dans un projet de construction de pipeline de 400 km, toutes les activités de piquetage, de creusement de tranchées et de pose de canalisations en aval reposent entièrement sur la précision de positionnement absolue établie au niveau du réseau de contrôle principal du projet.
Si un point de contrôle initial présente ne serait-ce qu'une erreur angulaire ou de position mineure, cet écart se propage et s'amplifie avec la distance, pouvant entraîner des décalages d'alignement importants sur des centaines de kilomètres. Par conséquent, avant tout piquetage de l'axe, des équipes de géomètres professionnels doivent vérifier et valider indépendamment les points de contrôle principaux. Cette méthode, qui consiste à vérifier d'abord les points de contrôle, est la procédure standard pour tous les grands travaux d'infrastructures linéaires de grande envergure.
2. Scène A : Vérification des points de contrôle primaires à Nyangokolwa
L'exécution de la vérification du contrôle primaire nécessite un matériel robuste capable de verrouiller des solutions RTK fixes dans des conditions de ciel ouvert et de terrain semi-obstrué.

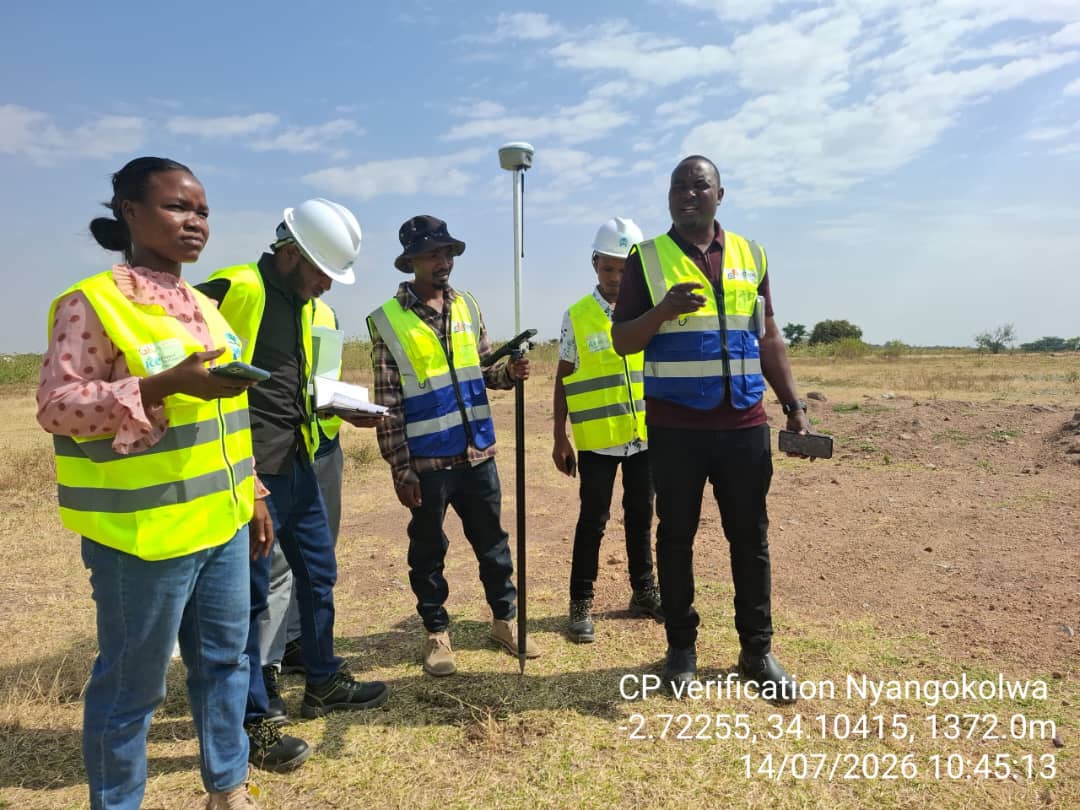

Les photographies de site ci-jointes montrent des équipes d'arpentage opérant dans la région de Nyangokolwa en Tanzanie pour vérifier les points de contrôle primaires SCP37 Avant le début du piquetage d'alignement, cette vérification préliminaire précise marque le lancement technique officiel des procédures d'implantation du pipeline pour ce projet.
Valeur technique de la vérification des contrôles :
- Les solutions RTK fixes stables garantissent que les données de vérification du contrôle sont totalement fiables, établissant ainsi une base spatiale sans compromis pour l'ensemble du corridor de 400 km.
- Les capteurs de compensation d'inclinaison IMU avancés permettent aux opérateurs de mesurer avec précision les bornes de contrôle sans avoir à maintenir un alignement vertical strict, ce qui augmente l'efficacité lors des contrôles multi-angles.
- L'utilisation de désignations de contrôle alphanumériques formelles telles que SCP37 impose un contrôle de qualité strict, garantissant que chaque monument d'arpentage individuel reste entièrement traçable tout au long du cycle de vie de la construction.
3. Scène B : Piquetage d'alignement et enregistrement des données de terrain
Une fois les réseaux de contrôle primaires vérifiés, les opérations passent à un alignement actif et à un enregistrement continu des données le long du tracé du pipeline.
Cette phase relie directement le contrôle de base à la mise en place physique des piquets sur le terrain, traçant ainsi la ligne de tranchée prévue pour les sections de tuyaux en PEHD et en acier.
Valeur technique du piquetage d'alignement :
- Le logiciel de contrôle de terrain (tel qu'ApekSurv) enregistre les attributs de coordonnées en temps réel directement sur le site, garantissant que chaque point d'implantation le long du parcours de 400 km est entièrement documenté et prêt pour un audit.
- Le routage des pipelines longue distance impose des exigences intenses en matière d'endurance du matériel, nécessitant que les récepteurs offrent des performances ininterrompues pendant des semaines intensives d'exposition sur le terrain dans des conditions difficiles.
4. Scène C : L'équipe d'arpentage sur le site
La réalisation d'un projet de construction linéaire en plusieurs phases de cette ampleur nécessite une coordination structurée entre le personnel de terrain multidisciplinaire.
La photo de l'équipe sur le terrain illustre l'ampleur du projet et les ressources techniques mobilisées. Sa réussite repose sur un travail d'équipe rigoureux entre les opérateurs d'instruments, les analystes de données et les chefs de projet, plutôt que sur des actions isolées menées par une seule personne.
5. Pourquoi les projets de longs pipelines linéaires ont besoin d'un GNSS RTK
Les méthodes de levés topographiques traditionnelles, telles que le traçage de lignes de levés à la station totale sur des centaines de kilomètres, sont extrêmement laborieuses et très vulnérables à la propagation cumulative des erreurs.
Le déploiement de la technologie GNSS RTK permet aux géomètres de déterminer les coordonnées absolues, au centimètre près, de chaque point d'implantation. Chaque point étant déterminé par des constellations de satellites et des corrections de réseau ou de base, et non par une chaîne continue de points intermédiaires, l'accumulation d'erreurs est fondamentalement éliminée. Pour les corridors linéaires traversant les reliefs variés de l'Afrique de l'Est, la rapidité et la flexibilité du GNSS RTK offrent des avantages opérationnels inégalés.
6. Équipements clés pour l'étude du corridor de pipeline
Le relevé topographique des tracés de pipelines de plusieurs centaines de kilomètres nécessite des configurations matérielles GNSS fiables et de haute précision, adaptées à des tâches spécifiques :
| Modèle de récepteur | Fonctionnalités principales mises en évidence | Scénario d'étude de pipeline applicable |
|---|---|---|
| Laser AP40+ | Laser vert de 120 m + inclinaison de l'IMU de 120° | Vérification des points de contrôle et piquetage des terrains inaccessibles. |
| AP20 AR | IMU à 120° + surveillance visuelle en réalité augmentée | Piquetage standard de l'axe central et marquage rapide des points de pieux. |
| MAX5 | Station de base LoRa 5W avec une portée de 25 km | Fournir des corrections de base fiables dans les zones reculées sans couverture CORS. |
| APS1 | Carte UM980 avec prise en charge PPP/HAS | Reconnaissance initiale de l'itinéraire et cartographie SIG légère (coût d'entrée d'environ 450 $). |
Explorez notre documentation antérieure sur les projets régionaux détaillant les normes de déploiement des infrastructures dans la région, telles que notre Levés topographiques GNSS RTK pour la construction de routes en Tanzanie Étude de cas illustrant notre portefeuille de projets en expansion en Afrique de l'Est.
7. FAQ
Pourquoi la vérification des points de contrôle est-elle essentielle avant le staking du pipeline ?
La vérification des points de contrôle garantit l'exactitude des données spatiales de référence avant le début du tracé. Les erreurs mineures sur les points de contrôle primaires initiaux s'amplifiant considérablement sur de longues distances, la confirmation de points comme SCP37 permet d'éviter des erreurs d'alignement importantes sur un parcours de 400 km.
Comment le GNSS RTK réduit-il l'accumulation d'erreurs sur les longs projets linéaires ?
Contrairement aux méthodes de levé topographique traditionnelles où les erreurs s'accumulent d'une installation à l'autre, le GNSS RTK calcule les coordonnées absolues au centimètre près indépendamment à chaque point en utilisant le positionnement et les corrections par satellite, empêchant ainsi l'accumulation des erreurs sur des centaines de kilomètres.
Quel matériel est utilisé pour une étude de pipeline de 400 km en Tanzanie ?
Le projet utilise des récepteurs GNSS APEKS RTK de haute précision équipés de cartes de suivi multifréquences avancées, de capteurs d'inclinaison IMU haute performance et d'un logiciel d'enregistrement de données robuste pour gérer les contrôles primaires et le piquetage d'alignement.
Le matériel APEKS a-t-il été utilisé sur d'autres projets d'infrastructure en Tanzanie ?
Oui. Les solutions GNSS RTK d'APEKS ont été déployées avec succès sur de nombreux chantiers d'infrastructures civiles en Tanzanie, notamment pour la construction de routes majeures et les levés topographiques de corridors de transport dans toute l'Afrique de l'Est.
400 KM. AUCUNE ERREUR CUMULÉE. VÉRIFIÉ SUR LE TERRAIN EN TANZANIE.
Le système GNSS RTK APEKS prend en charge les flux de travail basés sur les points de contrôle pour les infrastructures linéaires à grande échelle, des corridors de pipelines à la construction de routes en Afrique de l'Est. IP67/IK08. IMU 120°.
